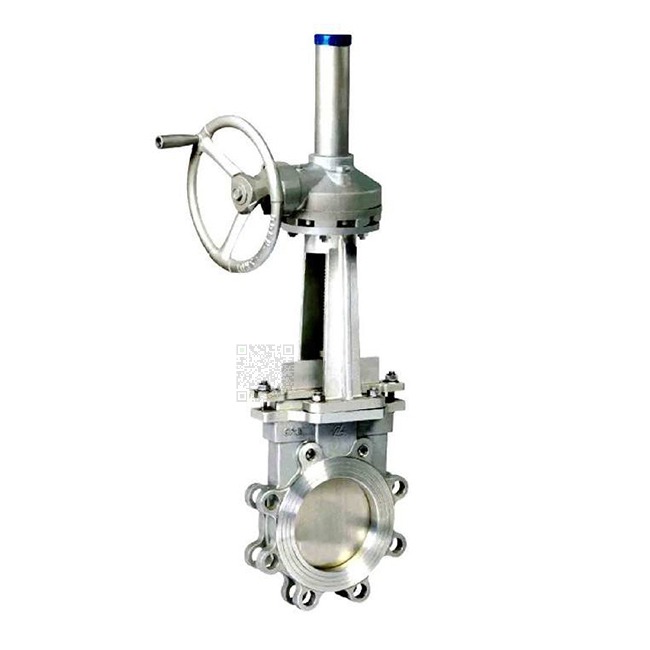

PZ573H傘齒輪刀型閘閥

發布時間：2018-11-22
產品簡介：PZ573傘齒輪單夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于飛灰處理、散狀物料輸送、化工廠、食品飲料、造紙、紙漿工業、工業污水、城市污水處理行業。PZ573H/Y傘齒輪對夾式刀型...

產品介紹


PZ573傘齒輪單夾式刀型閘閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。廣泛應用于飛灰處理、散狀物料輸送、化工廠、食品飲料、造紙、紙漿工業、工業污水、城市污水處理行業。 PZ573H/Y傘齒輪對夾式刀型閘閥主要外形及連接尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M

0.6 50 43 90 110 475 4-M12 1.0 50 43 100 125 475 4-M16

65 46 110 130 500 4-M12 65 46 120 145 500 4-M16

80 46 125 150 535 4-M16 80 46 135 160 535 4-M16

100 52 145 170 605 4-M16 100 52 155 180 605 8-M16

125 56 175 200 665 8-M16 125 56 185 210 665 8-M16

150 56 200 225 765 8-M16 150 56 210 240 765 8-M20

200 60 255 280 880 8-M16 200 60 265 295 880 8-M20

250 68 310 335 1020 12-M16 250 68 320 350 1020 12-M20

300 78 362 395 1220 12-M20 300 78 368 400 1220 12-M20

350 78 412 445 1375 12-M20 350 78 428 460 1375 16-M20

400 102 462 495 1560 16-M20 400 102 482 515 1560 16-M22
